產品概述
NIVUS便攜式測量系統適用于半滿管和滿管或通道的從微小到重度污染液體介質的便攜式超聲波流量測量。即使在嚴苛的條件下，也能達到最佳測量結果。
當涉及到評估污水管網或特殊情況的水力條件時，流量測量是十分必要的。
便攜式獨立供電的流量計在滲透測量、管道利用率、排水規劃或進水控制等方面的重要性越來越凸顯。在顯著且可靠數據的幫助下，有助于選取典型的測量位置進行操作。
往往需要進行測量只需幾個星期或幾個月，就可以獲得有代表性的數據。

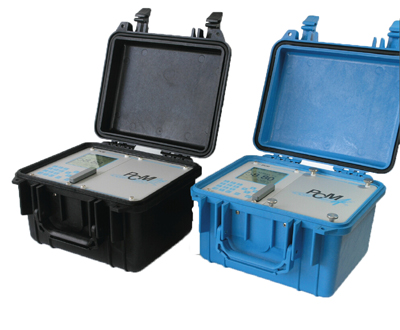

便攜式流量測量的測量系統主要由PCM主機提供電源、數據輸入、顯示、數據存儲以及對測量數據的記錄傳感器。傳感器的結構以及內置結構可以根據當時的現場條件進行特殊定制。對于流速測量開始在流量水位低至3厘米高達幾米，有多種可供選擇的傳感器。
產品特點
• 高精度流量測量
• 可以直接在安全區域進行編程
• 清晰的文本菜單
• 啟動向?qū)?/p>
• 詳細診斷和仿真功能
• 耐腐蝕外殼
• 可懸掛式安裝
• 通過直接在流量計顯示上的真實的流動輪廓的指示容易地評估流動條件
• 冗余數據存儲
• 測量數據的在線驗證
典型應用
• 通道網絡：滲透測量，管道利用率，進水控制，排放量的確定和污水處理規劃
• 測量活動
• 泵站：性能和磨損的驗證
• 其他應用
流量測量原理
流量不能直接測量，如果測量流量Q，我們需要測量多個參數，平均流速 v(average) 和截面積A ， 方程如下：Q = v(average) • A
結合通道的形狀,測量水位,計算截面積A，截面積的變化隨水位的變化而變化。通過測量顆粒物的流速測量流體的流速，大部分的測量介質包括顆粒物和氣泡，顆粒物和氣泡的流速與介質的流速一致。采用超聲法測量顆粒物的流速來判斷介質的流速。
水位測量 (h)
準確、可靠地測量是流量測量的基礎。依托多年的開發經驗，公司可為用戶提供多種原理的水位測量方案，主要包括壓力閥、水-超聲和空氣-超聲。4~20mA的水位傳感器可直接連接至PCM的變送器。
互相關法 (v) 流量測量原理
流速的測量方法基于超聲反射原理。目前，技術領先且高效的流速測量方法是互相關法（相連兩幅圖像的相關性）。使用該方法的前提條件是在介質中包含的顆粒（礦物或氣泡）。

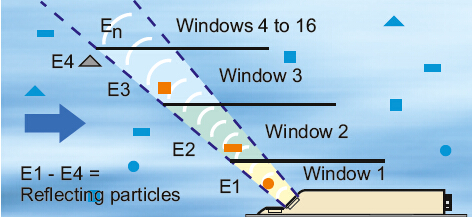

超聲脈沖按照一定的角度發射到介質中，介質中的反射物質 (顆粒物、礦物質和氣泡) 將信號反射回來，反射回來的信號形成一幅圖像。.
1. Scan

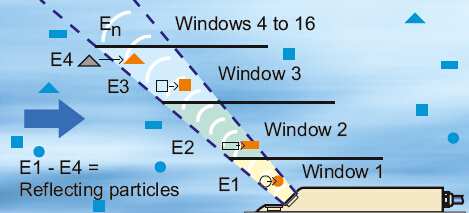

幾個微秒后，第二個超聲脈沖發出，得到第二幅回波圖像。
2. Scan

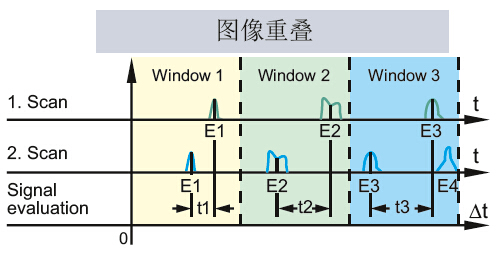

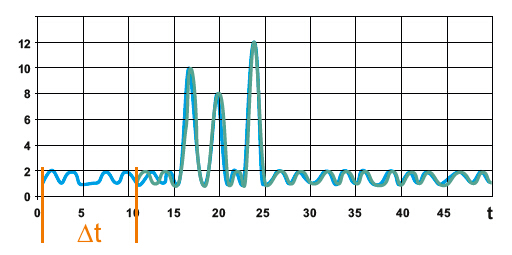

通過比較連續存儲的圖像，可以識別發射物位置的變化。
結合聲波的角度和脈沖的時間間隔，可以直接計算顆粒物的流速，從而得到介質的流速。這種測量方法無需校準，即可獲得高精度的數據。

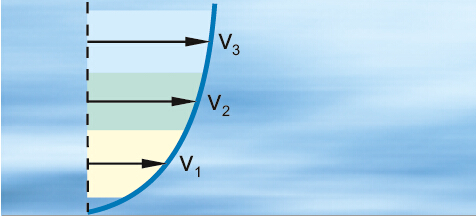

計算流速廓線
