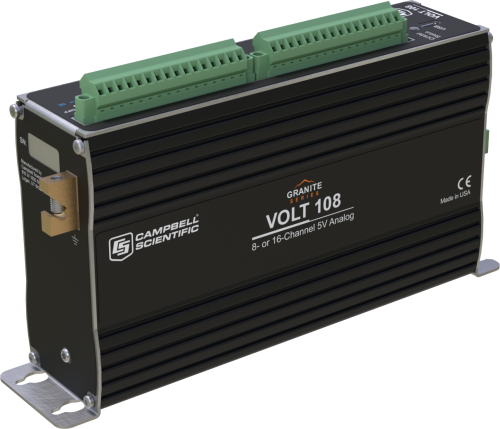

CDM-A108是一個通用的多路復用的模擬測量模塊。它是專為靜態測量應用而設計的，同時根據應用場合的不同，它還可以用于10到100Hz的動態測量。CDM-A108支持所有標準模擬傳感器測量，并且可以輕松擴展GRANITE TM數據采集系統。
CDM-A108有8個差分通道或者16個單端輸入通道以及2個激勵通道。它提供了一個12V和一個SW12V端口和兩個SW5V端口用于控制外圍設備。
優勢和特點
24位ADC和低噪聲
通過CPI總線擴展通道數量
增加的通道數量不影響測量時間
易配置
可選擇噪聲抑制
擴展版(-XD)支持Canbus 2.0 a/b輸出
Usb2.0接口便于與PC端直連
通用輸出
SW5V 輸出通道：2個
SW5V 輸出電阻：30Ω
SW12V 輸出通道：1個
SW12V 輸出一般限流：200mA
SW12V 輸出最小限流：180mA
12V 輸出通道：1個
12V 輸出一般限流：200mA
12V 輸出最小限流：180mA
技術參數
電源要求：9.6 至 32 Vdc 電壓
通道數：8 個差分或 ??16 個單端
工作溫度范圍：-40° 至 +70°C（標準）
-55° 至 +85°C（擴展）
最大復用采樣率：3.0 kHz（使用快速 [100 μs] 輸入設置）
最大突發采樣率：30kHz
輸入范圍：±5000 mV、±1000 mV 和 ±200 mV
尺寸：203 x 127 x 51 mm
重量：0.8 kg
電壓/電流激勵輸出
激勵電壓：±5 V ( 50 mA)
激勵電流：±2.5 mA（±5 V 恒流輸出電壓）
激勵電壓/電流輸出通道：2個
