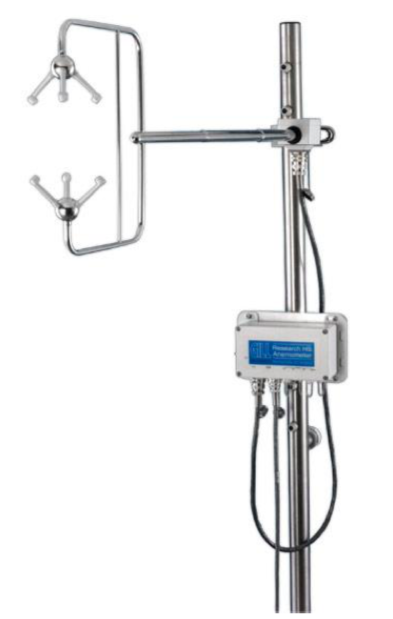

HS-50三維超聲波風速儀專為需要準確的三維風速和方向信息的科學研究應用而設計。該儀器采用超聲波測量技術，具有特別的水平頭設計，風速儀特別的幾何形狀，對氣流的影響降到很低，可以準確地測量垂直風。頭部具有內置的傾斜儀，用于將風速儀定位在塔架或桅桿上。通過單獨的電子單元可以輕松接入PRT輸入和6個模擬輸入。HS-50可在50Hz的快速采樣頻率下監測0-45m/s的風速。 儀器可以靠近地表安裝，或安裝于植物或者樹木的冠層以上，以準確測量表面湍流。
性能參數
風速
范圍：0 - 45 m/s
分辨率：0.01 m/s
精度：<1% RMS
風向
范圍：0 - 359°
分辨率：1°
精度：≤1° RMS
超聲波測量
采樣頻率：50 Hz
參數：UVW，聲速
聲速
范圍：300-370 m/s
分辨率：0.01s
精度：< ±0.5% @ 20°C
數字輸出
通訊口：422全雙工, 數據位8，停止位1，無奇偶
波特率：2400 - 57600
輸出參數：0.4 - 50 Hz可選
模擬輸出（通過PCIA）
數量：7個（(U, V, W, SoS, PRT+2模擬輸出)
量程：±10, ±20, ±30, ±60m/s
更新頻率：0.4 to 50 Hz
范圍和分辨率：±2.5 V, 14 bits
精度：<0.25% of FSR
模擬輸入
數量：6個差分
采樣頻率：50 Hz
輸入范圍和分辨率：±5V, 14 bits
精度：<0.1% of FSR
PRT輸入（不含PRT100傳感器）
分辨率：0.01°C
精度：<0.01°C (0°C - +50°C)
<0.15°C (-40°C - +60°C)
傾角羅盤
范圍和分辨率：±20°, 0.01°
重復性：±0.15°
精度：±0.3° (-10° - +10°)
電源需求
風速儀：9-30 VDC (＜150mA @ 24 VDC 或 300mA @ 12 VDC)
環境
防護等級：IP65
操作溫度：-40°C to +60°C
操作濕度：< 5% to 100% RH
降雨量：300mm/hr
EMC：EN 50081-1: 1992 (Emissions)
EN 50082-1: 1992 (Immunity)
主要特點
精準的三維超聲波風速儀
不銹鋼結構
水平頭設計將對氣流的擾動降至最低
50Hz輸出速率
0-45m/s風速
0-359°風向
U，V，W矢量輸出
典型應用
風湍流測量
遠程設施研究
風速分量UVW測量
海上安裝
風廓線觀測
站點測試
