測量原理
OTT Qliner2適用于測量小型和中型天然河流以及人工渠道。通過PDA進行方便有效的控制，可以迅速測量河流定點流速、斷面流速分布以及斷面流量。
Qliner2本身作為一個小型聲學多普勒測流系統，通過小船上的超聲波傳感器在河道中進行斷面流速測量，操作人員使用PDA通過藍牙連接傳感器，數據可以即時分析并存儲。
傳感器采用四個聲學波束進行斷面流量的監測。如下圖所示，波束1和波束2分別與豎直方向成25度夾角，用于測定垂線上的流速，波束4豎直向下，用于測定底床所在位置及水深；波束3用于淺水流速的補償。
Qliner2使用過程中，用戶需要首先確定河流斷面的垂線，利用繩索拖動小船沿確定的路線行駛，并在每條垂線停留30秒左右至1分鐘左右，以便得到穩定準確的測量結果，通常的斷面測量可以在5－20分鐘左右內完成，精度高于1％。
技術特點
無可能被擋住的可移動部件
不受運動底床的影響
不受GPS信號的影響
高精度，精度高于1％
測量時間在5－20分鐘左右
提供精確的底床形狀檢測
非常適于有陡坡的狹窄區域
全封閉系統，可用于各種天氣

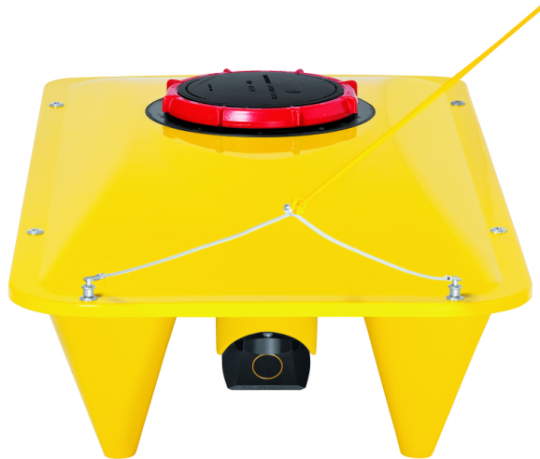

三體船外部無突出部件，重心低，不受外界波浪影響
使用PDA操作，藍牙有效范圍大，操作人員不必站在河內
直接計算流量
應用范圍
中、小型河流的流量測量
明渠流量測量
有橋梁的斷面流量測量
傳統測流方法的的替換
在線流量監測系統的律定
