SGR3 是一款用于測量向下的大氣長波輻射的長波輻射表。
SGR3 使用專門設計的硅窗。在內部，太陽光譜短波濾波器阻擋太陽短波輻射。通過與具有 180 度視角的 CGR4 進行的室外比對結果，SGR3 數據代表整個硅窗半球的輻射交換。
SGR3 具有 Modbus® 接口，增強的模擬輸出，改進的響應時間和溫度校正測量數據。太陽長波凈輻射和向下輻射可以通過 Modbus® 直接獲得。電源范圍從 5 ~ 30VDC，適用于氣象和太陽能電站的集成。SGR3 非常強大，并具有 5 年保修期（廠家質保）。

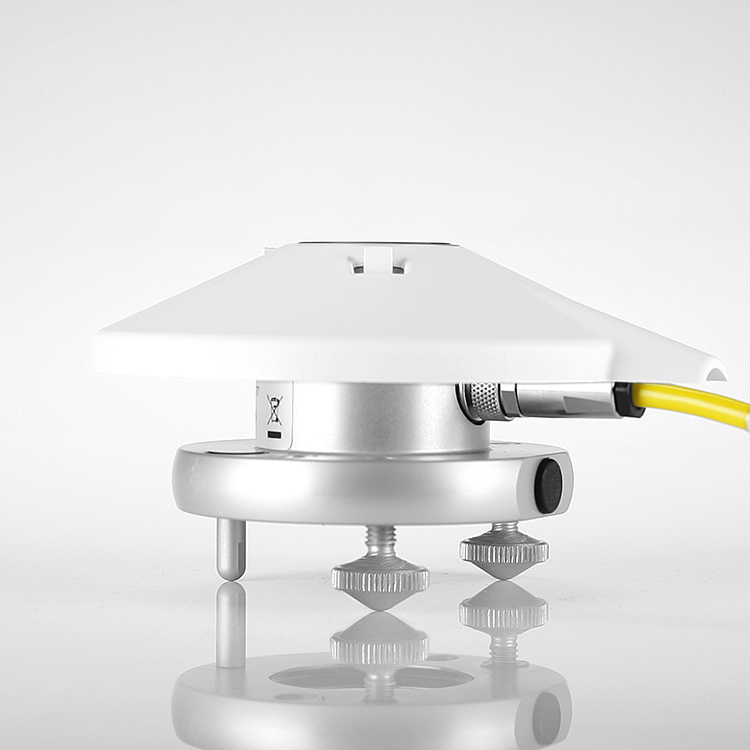

儀器的底座包含安裝孔，用于精確調平的氣泡水準儀和調平腳。為了便于安裝，更換和重新校準，儀器配備了防水連接器。改進的溫度依賴性和定向響應使該儀器成為氣象和農業應用的理想選擇。
得益于每個 SGR3 的標準化輸出和連接，因此在重新校準時可輕松交換連接儀器。
標準配置的SmartExplorer WindowsTM軟件，應用于數據記錄、顯示和 Modbus® 地址設置。
產品參數
模擬輸出 • V- 版：0 ~ 1 V
模擬輸出范圍 (1)：0 ~ 1000 W/m²
模擬輸出 • A- 版：4 ~ 20 mA
輸出范圍 (1)：0 ~ 1000 W/m²
串口輸出：RS-485 Modbus®
串口輸出范圍 ：0 ~ 1000 W/m²
響應時間 (63 %)：< 6 s
響應時間 (95 %)：< 18 s
光譜范圍 (50 % 點 )：4500 ~ 42000 nm
不穩定性 ( 變化 / 年 )：< 1 %
非線性 (-250 ~ 250 W/m²)：< 1 %
硅窗溫度漂移 ( 帶 1000 W/m² 直接輻射 )：< 15 W/m²
溫度響應：< 5 % (-20℃ ~ +50℃ )
< 5 % (-40℃ ~ +70℃ )
光譜選擇性 (8 ~ 14 µm)：< 5 %
方位響應 (0 ° ~ 90 °，在 1000W/m² 時 )：< 3 %
視野：150 °
功耗 ( 在 12 VDC 下 )：V 版本 : 55 mW
A 版本 : 100 mW
電源電壓：5 ~ 30 VDC
感應器類型：熱電堆
工作溫度范圍：-40℃ ~ +80℃
存儲溫度范圍：-40℃ ~ +80℃
濕度范圍：0 ~ 100 %
(IP) 防護等級：67
(1) 長波向下輻射
